Da var jeg godt igang med inventor. Av det lille jeg har lært til nå synes jeg dette er et meget spennende program å jobbe i. Syntes brukergrensesnittet er enklere enn AutoCAD, og det er flere selvfølger, slik at det blir enklere å jobbe i.

Første oppgave gikk ut på å modellere noen deler til en espressokanne. Denne oppgaven er delt i tre, over tre moduler, og dette er bare litt av det som til slutt skal bli en espressokanne.

Vi fikk en dwf fil med en halv modell, som vi skulle ta mål av. Er ikke så veldig glad i å måle fra dwf filer, men det gikk nå på et vis.

Her har jeg begynt veldig enkelt med en åttekant som jeg har ekstrudert med taper angle.

Tuten slet jeg litt med å få til, og demovideoen som skulle være til hjelp der var ikke tilgjengelig, men fikk det til slutt til ved hjelp av to trekanter og loft.

Laget deretter ringen under, ved å ekstrudere en sirkel, og så et 'hole' i midten med gjenger.

Her brukte jeg shell for å hule den ut, og extrude, hole og chamfer.

Brukte thread for å få gjenger på utsiden her.

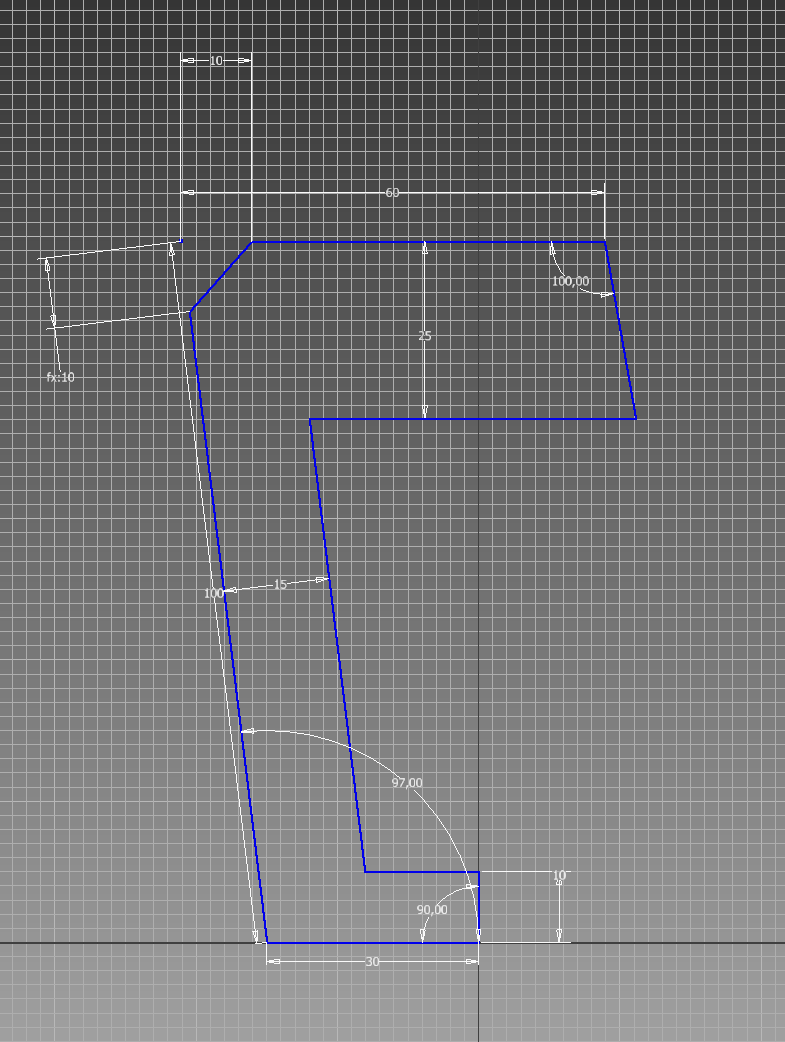

Håndtaket tegnet jeg en sketch av med de vinklene og målene jeg fant i dwfen..

...og ekstruderte så sketchen.

Lokket laget jeg av en åttekant som jeg ekstruderte med taper angle, og laget så en mindre åttekant på bunnen og ekstruderte med samme taper angle og deretter cut.
Hull fra centerpoint ettersom jeg hadde tegnet sketchen med centerpoint som midtpunkt.
