Dette er avslutningsoppgaven for Modul1:
Tegn denne komfyren i tre riss pluss en ISO framstilling. Begynn med å lage en Template-fil med aktivert og ferdig innstilt tegnehjelpere som du kommer til å bruke. Bruk denne template'en til å lage din tegning.

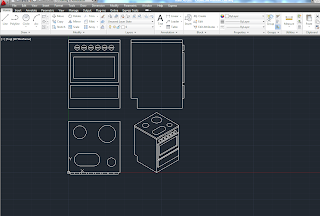

Klikk på bildet for å se tegningen med mål og detalj. Disse er kun til din informasjon. Du skal tegne det du ser på bildet under. Når det gjelder ISO framstillingen kan du sløyfe noen detaljer (f. eks. bryterne og den avlange kokeplaten) hvis du synes det er for vanskelig. ISO'en er tegnet i halv størrelse, husk å bruke ISO-Snap og F5.
Resten skal være tegnet nøyaktig etter målene fra tegningen. Der det ikke er oppført mål er objektet symmetrisk.
Bryterne lages som Block, både i Front og Iso-riss.
Oppgaven er bestått hvis alle riss og detaljene er tegnet og mestparten av målene stemmer. I tillegg må ISO-framstillingen være grunnleggende riktig. Det tillates noen få avvik i målene og fravær av enkelte detaljer i ISO-framstillingen.
 |
